フィットサポーター

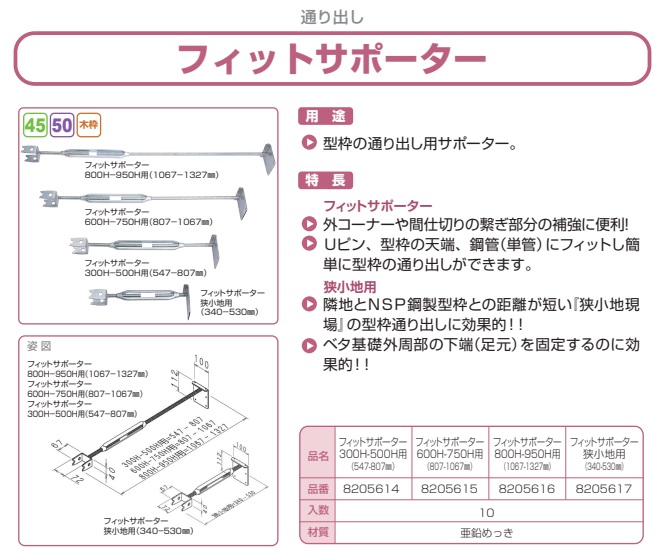

フィットサポーターは、型枠の通り出し作業を行うためのサポーターです。

Uピン、型枠の天端、鋼管（単管）にフィットする構造で、押さえたいポイントに合わせて簡単に通り出しができます。
外コーナーや間仕切りの繋ぎ部分の補強にも使いやすく、隣地との距離が短い狭小地現場でも、型枠の通り出しを行いたい場面で効果を発揮します。
サイズは、300H〜500H用、600H〜750H用、800H〜950H用に加え、狭小地用（短い伸縮範囲タイプ）が用意されています。

仕様

商品名

フィットサポーター

用途

型枠の通り出し用サポーター（Uピン／型枠天端／鋼管（単管）にフィットして押さえる）

特長

外コーナー・間仕切りの繋ぎ部補強、狭小地やベタ基礎外周型枠の足元固定などに使いやすい

タイプ展開

300H〜500H用／600H〜750H用／800H〜950H用／狭小地用

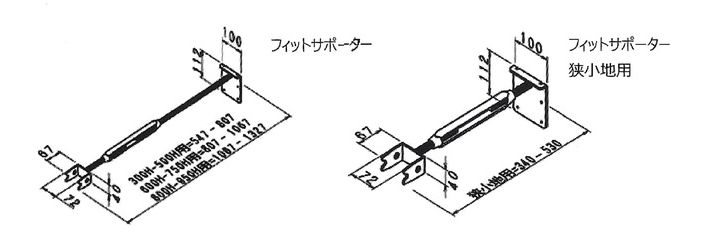

伸縮範囲（目安）

※メーカー資料に基づく代表値。現場条件により確認ください。

タイプ	対応高さ	伸縮範囲
標準	300H〜500H用	547〜807mm
標準	600H〜750H用	807〜1067mm
標準	800H〜950H用	1067〜1327mm
狭小地用	狭小地向け	340〜530mm

使用例

狭小地現場の通り出し、ベタ基礎外周型枠の下端（足元）固定、冬季など釘固定が弱い場合のズレ防止補助

材質

要確認

入数

要確認

備考

適合は型枠条件・設置位置・押さえる対象（Uピン／天端／鋼管）により変わる場合があります。不明点は現場条件を添えてお問い合わせください。

特徴
特徴：Uピン、型枠の天端、鋼管（単管）にフィットし、押さえたい場所に合わせて通り出しができます。
特徴：外コーナーや間仕切りの繋ぎ部分の補強に便利です。
特徴：狭小地現場のようにスペースが限られる状況でも、通り出し作業を行いやすくなります。
特徴：ベタ基礎外周型枠の下端（足元）を押さえて固定する用途でも効果的です。
特徴：現場での省スペース化、運搬時の軽量化に役立ちます。

用途
用途：型枠の通り出し用サポーターとして使用します。
用途：外コーナー、間仕切りの繋ぎ部分の補強に使用します。
用途：狭小地現場で、隣地との距離が短く通常の通り出しがしにくい場合の補助に使用します。
用途：ベタ基礎外周型枠の下端（足元）を押さえて固定したい場面に使用します。

選び方
選び方：まず、使用する型枠高さ（H）に合わせてタイプを選びます。300H〜500H用、600H〜750H用、800H〜950H用、狭小地用が用意されています。
選び方：隣地との距離が短い現場や、作業スペースが限られる現場では、狭小地用を候補に入れると通り出しが行いやすくなります。
選び方：ベタ基礎外周の足元固定（下端を押さえる）を狙う場合は、設置位置と押さえる対象（Uピン／天端／鋼管）を決めて、現場条件に合わせて使い分けます。
