MUアンカー ケミカルアンカーMU
MUアンカーは、打ち込むだけで樹脂と硬化剤が確実に混合される構造を持ち
簡便な施工が可能な樹脂系カプセルアンカーです。
撹拌が不要なため、L字筋、U字筋も簡単に施工できます。
製造より2年間の長期保存が可能です。
MUアンカー
ARケミカルセッター（旭化成）
ハンマーで打ち込むだけで、安定した固着力を実現。
無攪拌タイプ
全国
何処でもお送りします。
★原材料高騰により一部価格が変更になっている場合がありますので
お見積りをご依頼ください。
MUアンカー
ARケミカルセッター MUアンカー
| MUアンカー | |||||
 |
|||||
| 品名 | 小箱入数 | 中箱入数 | 大箱入数 | 小箱価格/1本 | バラ価格/1本 |
| MU-8 | 5 | 100 | 180円 | 409円 | |
| MU-10 | 20 | 100 | 1000 | 159円 | 363円 |
| MU-12 | 20 | 100 | 1000 | 228円 | 460円 |
| MU-16 | 20 | 100 | 500 | 384円 | 815円 |
| MU-20 | 10 | 50 | 200 | 590円 | 1330円 |
|
★小箱入数未満の場合のみバラ価格適応となります 代金１５０００円以上送料無料 未満１２００円 ※全て税別価格です  |
|||||

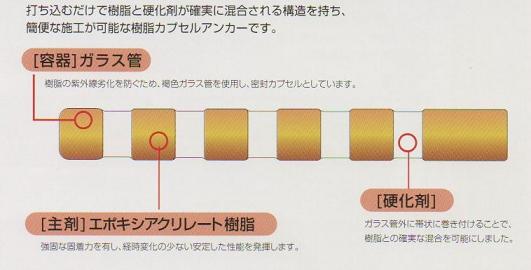

MUアンカー製品構造
 |
|
MUアンカーの製品特長 ■ 打ち込むだけで、強固な固着力を発揮。 ■ L字筋、U字筋の施工が可能。 ■ 長期保存が可能(２年間) |
ケミカルアンカーMU（旭化成）
| 製品規格(標準施工条件) 参考資料 | |||||||||
| 品名 | カプセル径 （ｍｍ） |
カプセル長 （ｍｍ） |
容量 （cm3） |
使用ボルト 異径棒鋼 |
穿孔径 （ｍｍ） |
穿孔長 （ｍｍ） |
最大引張荷重 ＫＮ |
長期許容引張荷重 ＫＮ |
短期許容引張荷重 ＫＮ |
| MU-8 | 8 | 70 | 2.9 | M8．W5/16 | 9.5 | 70 | 14.6 | 5.9 | 8.9 |
| MU-10 | 10.5 | 90 | 6 | M10．W3/8 | 12 | 90 | 23.2 | 9.5 | 14.2 |
| D10 | 12.5 | ||||||||
| MU-12 | 13.0 | 110 | 11 | M12．W1/2 | 15 | 110 | 33.7 | 13.7 | 20.6 |
| D13 | 16 | ||||||||
| MU-16 | 16.5 | 120 | 23 | M16．W5/8 | 19 | 140 | 84.4 | 25.3 | 38.0 |
| D16 | 20 | ||||||||
| MU-20 | 18.0 | 170 | 35 | M20 | 23 | 170 | 98.0 | 38.3 | 57.5 |
| W3/4 | 22 | ||||||||
| D19 | 23 | ||||||||
MUアンカー施工方法
コンクリートなどの母材に基準の穿孔を行い、金属製ワイヤーブラシとブロワーで
孔内を清掃後、MUアンカーを挿入します。ストッパーを装着したボルトや異径棒鋼を
ハンマーで打ち込み、カプセルを破砕します。樹脂、硬化剤は均一に混合され、短時間で
高強度の硬化物になり、ボルトや異径棒鋼を固着します。
MUアンカー使用ボルト形状
MUアンカーで施工するボルトや異径棒鋼は、埋め込み側を寸切り、もしくは
Ｖカットにして施工します。先端は、必ず寸切りまたは両面カットしたものを使用
してください。丸棒は使用しないでください。
MUアンカーの硬化時間目安
| 温度（℃） | -5 | 0 | 5 | 10 | 15 | 20 | 25 | 30 |
| 硬化時間（分） | 360 | 180 | 120 | 70 | 45 | 30 | 25 | 20 |
|
★ 水孔では強度が低下しますので、使用しないでください。 ★ 外気、コンクリート温度、カプセル温度のいずれか低い方を温度の目安にしてください。 ★ この硬化時間は、最大強度の80％程度の強度を発揮するまでの目安の時間です。 ★ 施工温度が5℃以下の時は、ボルト打ち込み後、直ちにボルトを５回転以上回してください。 ★ －５℃より低い環境では、使用しないでください。 |
||||||||
