APアンカー ケミカルアンカーAP
(旭化成)
APアンカーは、高性能エポキシアクリレート樹脂を使用したガラスカプセル型のケミカルアンカーです。
施工時にボルトや異形棒鋼を打ち込むことで、カプセルが破砕され、樹脂と硬化剤が均一に混合されます。
これにより、コンクリートとの隙間を完全に充填し、高い固着力を実現します。
特長
高強度：最大引張荷重224.4kN（AP-30）
耐アルカリ性：長期にわたり安定した性能を発揮
低温・水中施工対応：硬化時間の温度依存性が小さく、低温や水中でも施工可能
豊富なサイズ展開：スタンダード、ショート、ロングの3タイプを用意
APアンカー
高い固着力と施工性 攪拌タイプ APアンカー ガラスカプセルの決定版
APアンカーは、公共工事をはじめ多くの現場で使用されています。高強度エポキシ亜クリレートの
採用により、固着強度がアップ。抜群の耐アルカリ性を発揮します。
硬化時間の温度依存性を小さくし、低温での硬化時間を早く設定しました。
全国
何処でもお送りします。
★原材料高騰により一部価格が変更になっている場合がありますので
お見積りをご依頼ください。
旭化成 SUPERLL APアンカー
| APアンカー | |||||
 |
|||||
| 品名 | 小箱入数 | 中箱入数 | 大箱入数 | 小箱価格/1本 | バラ価格/1本 |
| AP-8 | 20 | 100 | 1000 | 200円 | 434円 |
| AP-10 | 20 | 100 | 1000 | 173円 | 387円 |
| AP-12 | 20 | 100 | 1000 | 248円 | 520円 |
| AP-16 | 20 | 100 | 500 | 396円 | 860円 |
| AP-20 | 10 | 50 | 200 | 595円 | 1300円 |
| AP-22 | 5 | 20 | 100 | 939円 | 2110円 |
| AP-24 | 5 | 10 | 50 | 1400円 | 3470円 |
| AP-30 | 5 | 50 | 2790円 | 6680円 | |
| AP-36 | 5 | 30 | 4410円 | 12350円 | |
|
★小箱入数未満の場合のみバラ価格適応となります 送料別途 ※全て税別価格です  |
|||||
旭化成 SUPERLL APアンカー
ショートタイプ
|
ＡＰアンカー ショートタイプ |
|||||
|
|
|||||
| 品名 | 小箱入数 | 中箱入数 | 大箱入数 | 小箱価格/1本 | バラ価格/1本 |
| AP-10S | 20 | 100 | 1000 | 166円 | 398円 |
| AP-12S | 20 | 100 | 1000 | 241円 | 602円 |
| AP-16S | 20 | 100 | 500 | 368円 | 989円 |
| AP-20S | 10 | 50 | 200 | 560円 | 1510円 |
| AP-22S | 5 | 20 | 100 | 910円 | 2450円 |
| AP-24S | 5 | 10 | 50 | 1290円 | 3770円 |
| AP-30S | － | 5 | 30 | 2490円 | 7590円 |
| AP-36S | － | 5 | 30 | 3910円 | 不可 |
|
★小箱入数未満の場合のみバラ価格適応となります 送料別途 ※全て税別価格です |
|||||
旭化成 SUPERLL APアンカー
ロングタイプ
| ＡＰアンカー ロングタイプ | |||||
|
|
|||||
| 品名 | 小箱入数 | 中箱入数 | 大箱入数 | 小箱価格/1本 | バラ価格/1本 |
| AP-10L | 20 | 100 | 1000 | 224円 | 537円 |
| AP-12L | 20 | 100 | 600 | 325円 | 808円 |
| AP-16L | 20 | 100 | 200 | 480円 | 1300円 |
| AP-20L | 10 | 50 | 100 | 751円 | 2020円 |
| AP-22L | 5 | 20 | 100 | 1220円 | 3280円 |
| AP-24L | 5 | 10 | 50 | 1760円 | 5360円 |
|
★小箱入数未満の場合のみバラ価格適応となります 送料別途 ※全て税別価格です |
|||||
ＡＰアンカー

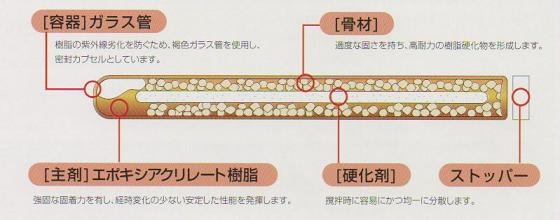

ＡＰアンカー製品構造

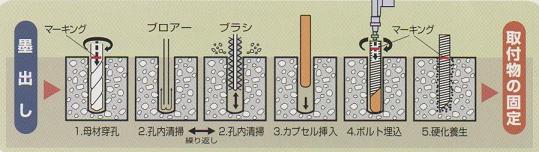

APアンカー施工方法
 |
|
コンクリートなどの母材に穿孔し、清掃後その孔内にＡＰアンカーを挿入。 先端を片面カットもしくは、両面カットしたボルトや異形棒鋼を電動ハンマードリル等に装着し 回転、打撃させカブセルを破砕混合しながら必ず孔底まで埋め込みます。 なお、マーキングが施工面に達したら（ボルトの先端が孔の底に達した時）直ちに埋め込み機械を停止してください。 |
APアンカーで使用出来るボルト形状
製品規格（標準施工条件）
APアンカー 標準施工条件
| 製品規格(標準施工条件) 参考資料 | ||||||
| 品名 | カプセル径 (mm) |
カプセル長 (mm) |
容量 (cm3) |
使用ボルト |
穿孔径 (mm) |
穿孔長 (mm) |
| AP-8 | 8.0 | 70 | 2.7 | M8．W5/16 | 9 | 70 |
| D6 | ||||||
| AP-10 | 10.5 | 90 | 6.3 | M10．W3/8 | 12 | 90 |
| D10 | 13 | |||||
| AP-12 | 13 | 95 | 9.5 | M12．W1/2 | 14.5 | 100 |
| D13 | 16 | |||||
| AP-16 | 17 | 125 | 21 | M16．W5/8 | 19 | 130 |
| D16 | 20 | |||||
| AP-20 | 20 | 190 | 50 | M20 | 24 | 200 |
| W3/4 | 22 | |||||
| D19 | 25 | |||||
| AP-22 | 24 | 245 | 87 | M22．W7/8 | 28 | 250 |
| D22 | 30 | |||||
| AP-24 | 28 | 280 | 148 | M24．W1 | 32 | 300 |
| D25 | 34 | |||||
| AP-30 | 35 | 300 | 274 | M30 | 40 | 350 |
| W1，1/4 | ||||||
| D32 | 42 | |||||
| AP-36 | 40 | 350 | 414 | M36 | 48 | 400 |
| W1，1/2 | ||||||
| D38 | 50 | |||||
製品規格（標準施工条件）
ＡＰアンカー硬化時間の目安
| 温度(℃) | -10 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | |
| 硬化時間（分） | 気中 | 480 | 80 | 50 | 30 | 20 | 18 | 15 | 10 |
| 水中 | - | 160 | 100 | 60 | 40 | 36 | 30 | 20 | |
| ★ コンクリート温度、カプセル温度のいずれか低い方を温度の目安にしてください。 | |||||||||
