打込み杭
打込み杭のスタンダード！

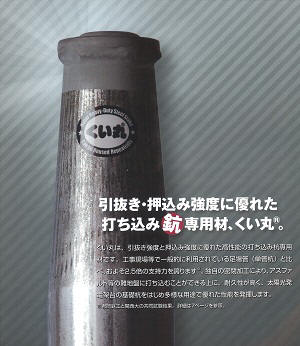

くい丸
くい丸は、引抜き、押込み強度に優れた打込み専用杭です。
この鋼製杭は、単管杭等に比べて約２．５倍の引抜き、押込み強度があります。

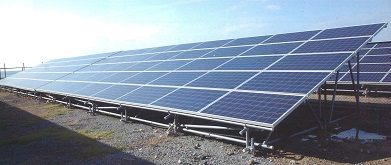

太陽光発電架台や仮設フェンス、道路工事、土留め、防獣ネット、仮囲い
農業ハウスの固定など多くの現場で利用されています。
また、くい丸には、打込み専用パーツからロープやチェーンを張ることができる
専用金具、板囲い専用パーツ、看板、フェンス用パーツ等も取り揃えています。
打込み杭
くい丸の特長
【 強 度 】

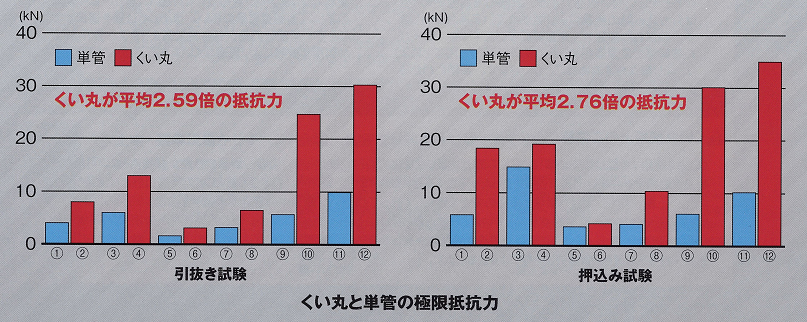

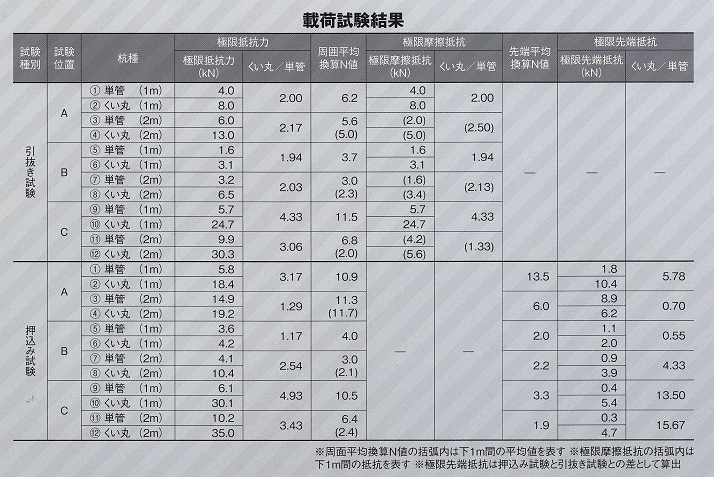

足場管の２．５倍の引抜き・押込み強度を誇ります。※
高い引抜き強度が必要な、仮囲い・フェンス・太陽光発電基礎等の用途において力を発揮します。

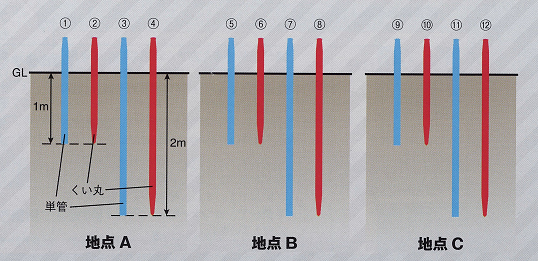

※君岡鉄工と関西大の共同試験結果
平均Ｎ値７の地盤に１ｍ打込んだ場合の抵抗力が平均約１０００ｋｇ。
数値は試験結果で、抵抗力は地盤により変動します。
杭の支持力をメーカーが保障するものではありません。
くい丸
【 耐 久 性 】
高品質の亜鉛めっき銅管を使用しており、サビに強く耐久性に優れています。
また、頭部が壊れにくく、密閉構造の為パイプの内側がサビにくい特徴があります。
繰り返しの使用に耐える高い耐久性は、仮設リース資材やイベント資材としてだけでなく
長期にわたって使用が続く鉄道・太陽光発電所等で使用する場合にも威力を発揮します。
くい丸
【 施 工 性 】
尖端部に尖ったハガネ材を使用しており、足場管では施工の困難なアスファルトや
石混じりの地盤等の難地盤にも対応可能です。
また、作業性の向上によって現場の大幅な人件費削減が期待できます。
施工には、取り扱いの便利なハンドブレーカーがお勧めです。
電動・エア・油圧のブレーカーに対応するキャップをラインナップしています。
くい丸
【 可 搬 性 】
本体部分からの出っ張りがないため、重ねておいた場合でも
かさばらず、安全・省スペースに配送や保管が可能です。
くい丸
【 美 観 】
頭部が壊れにくく、施工後の美観に優れています。
カエリができにくいので安全性にも優れています。
くい丸
【 環 境 】
繰り返し使用することにより、環境負荷とコストを削減することが
できます。また、使用後はスクラップとして再資源化が可能です。
くい丸
【 豊 富 な ラ イ ン ナ ッ プ 】
ベストセラーの４８．６ｍｍをはじめとして、選べる太さは７種類。
長さは６００ｍｍから４０００ｍｍまで１００ｍｍ単位で対応可能です。
一般に、細い方が打込みやすく、太い方が強度と曲げに強い傾向があります。
用途に合わせて最適なくい丸をお選びください。
くい丸
【 使 用 実 績 】
発売開始以来２０年余年で累計８５０万本の出荷実績を誇ります。

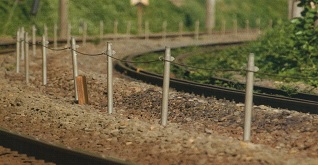

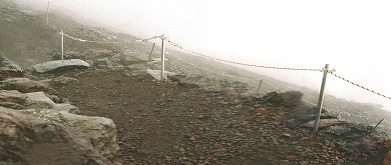

東海道新幹線で７万本の使用実績があるほか、明治神宮や富士山登山道
大手ゼネコンの現場や戸建住宅の現場でも使用されています。
梱包状態
２７．２φ～３８．１φ
価格は税別です。
| サイズ （ｍｍ） |
２７．２φ | ３１．８φ | ３４．０φ | ３８．１φ | |||||
| 長さ | 価格（円） | ｋｇ | 価格（円） | ｋｇ | 価格（円） | ｋｇ | 価格（円） | ｋｇ | |
| スタンダード | 300mm | ９７０円 | 0.4 | - | - | - | |||
| 400mm | １０１０円 | 0.5 | １０２０円 | 0.5 | １０２０円 | 0.7 | - | ||
| 500mm | １０２０円 | 0.6 | １０８０円 | 0.6 | １０９０円 | 0.9 | １１７０円 | 1.0 | |
| 600mm | １０８０円 | 0.7 | １１００円 | 0.7 | １１６０円 | 1.1 | １２４０円 | 1.2 | |
| 700mm | １１３０円 | 0.8 | １１７０円 | 0.8 | １２６０円 | 1.3 | １３４０円 | 1.4 | |
| 800mm | １２１０円 | 1.0 | １２７０円 | 1.0 | １３７０円 | 1.4 | １４５０円 | 1.6 | |
| 900mm | １２８０円 | 1.1 | １３５０円 | 1.1 | １４３０円 | 1.6 | １５７０円 | 1.8 | |
| 1000mm | １３５０円 | 1.2 | １４３０円 | 1.2 | １５６０円 | 1.8 | １６７０円 | 2.0 | |
| 1100mm | １４２０円 | 1.3 | １４９０円 | 1.3 | １６４０円 | 2.0 | １８９０円 | 2.2 | |
| 1200mm | １５２０円 | 1.4 | １５９０円 | 1.4 | １７５０円 | 2.2 | １９２０円 | 2.4 | |
| 1300mm | １５９０円 | 1.5 | １６５０円 | 1.5 | １８３０円 | 2.3 | ２０３０円 | 2.6 | |
| 1400mm | １７００円 | 1.7 | １７８０円 | 1.7 | １９６０円 | 2.5 | ２１５０円 | 2.8 | |
| 1500mm | １７８０円 | 1.8 | １８６０円 | 1.8 | ２０７０円 | 2.7 | ２２６０円 | 3.0 | |
| 1600mm | １８６０円 | 1.9 | １９４０円 | 1.9 | ２１９０円 | 2.9 | ２４２０円 | 3.2 | |
| 1700mm | １９６０円 | 2.0 | ２０４０円 | 2.0 | ２３３０円 | 3.1 | ２５３０円 | 3.5 | |
| 1800mm | ２０４０円 | 2.1 | ２１５０円 | 2.1 | ２４４０円 | 3.2 | ２７００円 | 3.7 | |
| 1900mm | ２１５０円 | 2.3 | ２２５０円 | 2.3 | ２５６０円 | 3.4 | ２８２０円 | 3.9 | |
| 2000mm | ２２７０円 | 2.4 | ２３８０円 | 2.4 | ２７００円 | 3.6 | ２９９０円 | 4.1 | |
| ロング | 2100mm | ２４８０円 | 2.5 | ２５８０円 | 2.5 | ２９７０円 | 3.8 | ３２９０円 | 4.3 |
| 2200mm | ２６２０円 | 2.6 | ２７４０円 | 2.6 | ３１５０円 | 4.0 | ３５００円 | 4.5 | |
| 2300mm | ２７５０円 | 2.7 | ２８９０円 | 2.7 | ３３２０円 | 4.1 | ３６９０円 | 4.7 | |
| 2400mm | ２９３０円 | 2.9 | ３０６０円 | 2.9 | ３５４０円 | 4.3 | ３９２０円 | 4.9 | |
| 2500mm | ３０７０円 | 3.0 | ３２２０円 | 3.0 | ３７３０円 | 4.5 | ４１３０円 | 5.1 | |
| 2600mm | ３３２０円 | 3.1 | ３４７０円 | 3.1 | ４０２０円 | 4.7 | ４４３０円 | 5.3 | |
| 2700mm | ３５１０円 | 3.2 | ３６８０円 | 3.2 | ４２４０円 | 4.9 | ４７１０円 | 5.5 | |
| 2800mm | ３７２０円 | 3.3 | ３９００円 | 3.3 | ４５００円 | 5.0 | ５０２０円 | 5.7 | |
| 2900mm | ３９５０円 | 3.5 | ４１４０円 | 3.5 | ４７８０円 | 5.2 | ５３００円 | 5.9 | |
| 3000mm | ４１７０円 | 3.6 | ４３６０円 | 3.6 | ５０５０円 | 5.4 | ５６００円 | 6.1 | |
| スーパーロング | 3100mm | ４４６０円 | 3.7 | ４６７０円 | 3.7 | ５３５０円 | 5.6 | ５９７０円 | 6.3 |
| 3200mm | ４６７０円 | 3.8 | ４８７０円 | 3.8 | ５６４０円 | 5.8 | ６２６０円 | 6.5 | |
| 3300mm | ４９１０円 | 3.9 | ５１５０円 | 3.9 | ５９４０円 | 5.9 | ６６５０円 | 6.7 | |
| 3400mm | ５１７０円 | 4.0 | ５４１０円 | 4.0 | ６２７０円 | 6.1 | ６９９０円 | 6.9 | |
| 3500mm | ５５００円 | 4.2 | ５７５０円 | 4.2 | ６６６０円 | 6.3 | ７４３０円 | 7.1 | |
| 3600mm | ５７９０円 | 4.3 | ６０４０円 | 4.3 | ７０３０円 | 6.5 | ７８１０円 | 7.3 | |
| 3700mm | ６０８０円 | 4.4 | ６３６０円 | 4.4 | ７３９０円 | 6.7 | ８１９０円 | 7.5 | |
| 3800mm | ６４１０円 | 4.5 | ６７００円 | 4.5 | ７７７０円 | 6.8 | ８６５０円 | 7.7 | |
| 3900mm | ６６９０円 | 4.6 | ７０００円 | 4.6 | ８１００円 | 7.0 | ９０１０円 | 7.9 | |
| 4000mm | ７０６０円 | 4.8 | ７３７０円 | 4.8 | ８５２０円 | 7.2 | ９５１０円 | 8.1 | |
|
■ 黄色枠内は、レギュラー品です。メーカー常時在庫の為、１～２日で出荷可能です。 ■ 黄色枠外は、受注製作品です。１本からお受けします。納期約１．５～２ヶ月。 ■ 送料別途。宅配便（軽いもの）路線トラック便（直送）路線トラック便（ターミナル止）５ｔコンテナ便（鉄道）チャーター便（直送） 路線トラック便のターミナル止は、直送より運賃が約１０％安くなります。 ■ 個人様は、送れない場合があります。お問い合わせください。 ■ くい丸の頭部指定塗装可。（１本１３０円） |
|||||||||
|
ご注文、お見積り （ｅメール：クリックすると送信フォームが開きます） （ＦＡＸ用紙をプリントして記入後、送信ください） ｅメール ＦＡＸ注文用ＦＡＸ用紙 見積用ＦＡＸ用紙 |
|||||||||
４２．７φ～６０．５φ
くい丸の一番出筋は、φ４８．６（単管サイズ）
価格は税別です。
| サイズ （ｍｍ） |
４２．７φ | ４８．６φ |
４８．６φ 厚メッキ仕様 |
６０．５φ | |||||
| 長さ | 価格（円） | ｋｇ | 価格（円） | ｋｇ | 価格（円） | ｋｇ | 価格（円） | ｋｇ | |
| スタンダード | 500mm | １１５０円 | 1.2 | １２１０円 | 1.4 | １３２０円 | 1.4 | - | |
| 600mm | １２００円 | 1.4 | １２６０円 | 1.6 | １４１０円 | 1.7 | １７４０円 | 2.0 | |
| 700mm | １３２０円 | 1.7 | １３８０円 | 1.9 | １５２０円 | 2.0 | １９００円 | 2.3 | |
| 800mm | １４５０円 | 1.9 | １４９０円 | 2.2 | １６５０円 | 2.2 | ２０８０円 | 2.6 | |
| 900mm | １５２０円 | 2.2 | １６００円 | 2.5 | １７６０円 | 2.5 | ２２９０円 | 3.0 | |
| 1000mm | １６４０円 | 2.4 | １７００円 | 2.7 | １９００円 | 2.8 | ２４８０円 | 3.3 | |
| 1100mm | １７４０円 | 2.6 | １８１０円 | 3.0 | ２０４０円 | 3.1 | ２６３０円 | 3.6 | |
| 1200mm | １８５０円 | 2.9 | １９６０円 | 3.3 | ２１８０円 | 3.4 | ２８２０円 | 4.0 | |
| 1300mm | １９４０円 | 3.1 | ２０３０円 | 3.5 | ２３１０円 | 3.7 | ３０３０円 | 4.3 | |
| 1400mm | ２０７０円 | 3.3 | ２１８０円 | 3.8 | ２４５０円 | 3.9 | ３２２０円 | 4.6 | |
| 1500mm | ２１５０円 | 3.6 | ２２６０円 | 4.0 | ２５８０円 | 4.2 | ３４４０円 | 5.0 | |
| 1600mm | ２３００円 | 3.8 | ２４２０円 | 4.4 | ２７５０円 | 4.5 | ３６３０円 | 5.3 | |
| 1700mm | ２４４０円 | 4.1 | ２５６０円 | 4.6 | ２８９０円 | 4.8 | ３８５０円 | 5.6 | |
| 1800mm | ２５５０円 | 4.3 | ２６９０円 | 4.9 | ３０７０円 | 5.1 | ４０６０円 | 5.9 | |
| 1900mm | ２６９０円 | 4.5 | ２８２０円 | 5.2 | ３２１０円 | 5.3 | ４３１０円 | 6.3 | |
| 2000mm | ２８００円 | 4.8 | ２９６０円 | 5.5 | ３３９０円 | 5.6 | ４５６０円 | 6.6 | |
| ロング | 2100mm | ３０２０円 | 5.0 | ３１８０円 | 5.7 | ３６８０円 | 5.9 | ４８７０円 | 6.9 |
| 2200mm | ３２２０円 | 5.3 | ３３６０円 | 6.0 | ３９００円 | 6.2 | ５１９０円 | 7.3 | |
| 2300mm | ３３９０円 | 5.5 | ３５４０円 | 6.3 | ４１４０円 | 6.5 | ５４８０円 | 7.6 | |
| 2400mm | ３６１０円 | 5.7 | ３８００円 | 6.6 | ４３９０円 | 6.7 | ５８２０円 | 7.9 | |
| 2500mm | ３７７０円 | 6.0 | ３９８０円 | 6.8 | ４６２０円 | 7.0 | ６１１０円 | 8.3 | |
| 2600mm | ４０７０円 | 6.2 | ４３１０円 | 7.1 | ４９８０円 | 7.3 | ６５９０円 | 8.6 | |
| 2700mm | ４３５０円 | 6.5 | ４５６０円 | 7.4 | ５３００円 | 7.6 | ６９９０円 | 8.9 | |
| 2800mm | ４６００円 | 6.7 | ４８３０円 | 7.6 | ５６１０円 | 7.9 | ７４３０円 | 9.2 | |
| 2900mm | ４８７０円 | 6.9 | ５１２０円 | 7.9 | ５９６０円 | 8.2 | ７８６０円 | 9.6 | |
| 3000mm | ５１５０円 | 7.2 | ５４１０円 | 8.2 | ６２９０円 | 8.4 | ８３２０円 | 9.9 | |
| スーパーロング | 3100mm | ５５００円 | 7.4 | ５７９０円 | 8.5 | ６７００円 | 8.7 | ８８７０円 | 10.2 |
| 3200mm | ５７７０円 | 7.6 | ６０８０円 | 8.7 | ７０３０円 | 9.0 | ９３３０円 | 10.6 | |
| 3300mm | ６１００円 | 7.9 | ６４４０円 | 9.0 | ７４３０円 | 9.3 | ９８５０円 | 10.9 | |
| 3400mm | ６４１０円 | 8.1 | ６７７０円 | 9.3 | ７８１０円 | 9.6 | １０４００円 | 11.2 | |
| 3500mm | ６８１０円 | 8.4 | ７１７０円 | 9.6 | ８３１０円 | 9.8 | １１１００円 | 11.6 | |
| 3600mm | ７１８０円 | 8.6 | ７５９０円 | 9.8 | ８７６０円 | 10.1 | １１８００円 | 11.9 | |
| 3700mm | ７５４０円 | 8.8 | ７９５０円 | 10.1 | ９２３０円 | 10.4 | １２３００円 | 12.2 | |
| 3800mm | ７９５０円 | 9.1 | ８３９０円 | 10.4 | ９６８０円 | 10.7 | １３０００円 | 12.5 | |
| 3900mm | ８３１０円 | 9.3 | ８７５０円 | 10.6 | １０２００円 | 11.0 | １３６００円 | 12.9 | |
| 4000mm | ８７１０円 | 9.6 | ９２２０円 | 10.9 | １０７００円 | 11.2 | １４２００円 | 13.2 | |
|
■ 黄色枠内は、レギュラー品です。メーカー常時在庫の為、１～２日で出荷可能です。 ■ 黄色枠外は、受注製作品です。１本からお受けします。納期約１．５～２ヶ月。 ■ 送料別途。宅配便（軽いもの）路線トラック便（直送）路線トラック便（ターミナル止）５ｔコンテナ便（鉄道）チャーター便（直送） 路線トラック便のターミナル止は、直送より運賃が約１０％安くなります。 ■ 個人様は、送れない場合があります。お問い合わせください。 ■ くい丸の頭部指定塗装可。（１本１３０円） |
|||||||||
|
ご注文、お見積り （ｅメール：クリックすると送信フォームが開きます） （ＦＡＸ用紙をプリントして記入後、送信ください） ｅメール ＦＡＸ注文用ＦＡＸ用紙 見積用ＦＡＸ用紙 |
|||||||||
専用パーツ
２７．２φ～４２．７φ
| ２７．２φ用 | ３１．８φ用 | ３４．０φ用 | ３８．１φ用 | ４２．７φ用 |
| ロープフック | ロープフック | ロープフック | ロープフック | ロープフック |
 |
|
|
|
|
| チェーンフック | チェーンフック | チェーンフック | チェーンフック | チェーンフック |
 |
|
|
|
|
| リングフック | リングフック | リングフック | リングフック | リングフック |
 |
|
|
|
|
| Ｃ形フック | Ｃ形フック | Ｃ形フック | Ｃ形フック | Ｃ形フック |
 |
|
|
|
|
| 板ハンガー | 板ハンガー | 板ハンガー | 板ハンガー | 板ハンガー |
 |
|
|
|
|
| 板コーナー | 板コーナー | 板コーナー | 板コーナー | 板コーナー |
 |
|
|
|
|
| 板ハンガー中継ぎ | 板ハンガー中継ぎ | 板ハンガー中継ぎ | 板ハンガー中継ぎ | 板ハンガー中継ぎ |
|
|
|
|
|
|
| 手打ちハンドル | のぼり旗スタンド（単品） | 手打ちハンドル | 手打ちハンドル | のぼり旗スタンド（単品） |
 |
 |
|
|
|
| 杭抜き丸ジャッキ併用タイプ | のぼり旗スタンドセット | 杭抜き丸ジャッキ併用タイプ | 杭抜き丸ジャッキ併用タイプ | 手打ちハンドル |
 |
|
|
|
|
| フレームパイプハンガー | 手打ちハンドル | フレームパイプハンガー | フレームパイプハンガー | 杭抜き丸ジャッキ併用タイプ |
 |
|
|
|
|
| 杭抜き丸ジャッキ併用タイプ | フレームパイプハンガー | |||
|
|
|
|||
| フレームパイプハンガー | ||||
|
|
||||
|
■ くい丸専用パーツ使用方法、詳細のお問い合わせは、下記にお願いします。 君岡鉄工株式会社 ＴＥＬ ０７４３－８２－０６６６ |
||||
|
ご注文、お見積り （ｅメール：クリックすると送信フォームが開きます） （ＦＡＸ用紙をプリントして記入後、送信ください） ｅメール ＦＡＸ注文用ＦＡＸ用紙 見積用ＦＡＸ用紙 |
||||
くい丸専用パーツ
４８．６φ～６０．５φ ４２．７φ／４８．６φ／６０．５φ兼用 全サイズ兼用
| ４８．６φ用 | ６０．５φ用 | ４２．７φ．４８．６φ ６０．５φ兼用 |
２７．２φ．３１．８φ ３４．０φ．３８．１φ 兼用 |
全サイズ兼用 |
| ロープフック | ロープフック | 手打ちテーパーキャップ | 手打ちキャップ（小） |
くい抜き丸 ロッキージャッキセット |
|
|
|
 |
|
 |
| チェーンフック | チェーンフック | 手打ちキャップ（大） | ||
|
|
|
|
||
| リングフック | リングフック | 電動ブレーカーテーパーキャップ | ||
|
|
|
 |
||
| Ｃ形フック | Ｃ形フック | 電動ブレーカーキャップ | ||
|
|
|
|
||
| 板ハンガー | 板ハンガー |
ツバ付エアーブレーカー キャップ（３０φシャンク） |
||
|
|
|
 |
||
| 板コーナー | 板コーナー |
エアーブレーカーキャップ （３０φシャンク） |
エバーＧウェイト（５個入） | |
|
|
|
 |
 |
|
| 板ハンガー中継ぎ | 板ハンガー中継ぎ |
エアーブレーカーキャップ （２６φシャンク） |
||
|
|
|
|
||
| 足場板ハンガー | 手打ちハンドル | 油圧ブレーカーキャップ | 適合機種 | |
 |
|
 |
電動ブレーカーテーパーキャップ 電動ブレーカーキャップ |
|
| 足場板コーナー | 杭抜き丸ジャッキ併用タイプ |
バックホーキャップ （Ｔタイプ） |
マキタ |
８９００Ｎ．８６００Ｓ． ＨＭ１３０１ ＨＭ１３０２．ＨＭ１３０３ ＨＭ１３０４ ＨＭ１３１７Ｃ．ＨＭ１５００ |
 |
|
 |
||
| 看板コーナー | フレームパイプハンガー |
バックホーキャップ （Ｆタイプ） |
||
 |
|
|
日立 |
ＰＨ－６５Ａ．Ｈ６５ＳＡ Ｈ６５ＳＢ Ｈ６５ＳＢ２．Ｈ７０ＳＡ |
| 看板中間 |
バックホーキャップ （Ｎタイプ） |
|||
 |
|
リョービ | ＣＨ－５００ ＣＨ－５００ＮＡ |
|
| フェンスロック |
カラーキャップ （１０個入） |
（六角シャンク対辺３０ｍｍのブレーカー） | ||
 |
 |
ツバ付エアーブレーカーキャップ エアーブレーカーキャップ（３０φシャンク） |
||
| フェンスベース | ソフトキャップ | 東空 | ＴＣＢ－２００ ＴＣＢ－２００ＳＶ |
|
 |
 |
（ＣＢ－２０：内径φ３０のブレーカー） | ||
| フレームパイプハンガー | エアーブレーカーキャップ（２６φシャンク） | |||
|
|
東空 |
ＴＣＡ－７．ＴＣＡ－７Ｖ ＴＣＢ－１３０Ｂ ＴＣＢ－１３０ＢＡＶ Ｇ９．Ｇ９Ｓ |
||
| くい丸フレームパイプ | ||||
 |
くい抜き丸ロッキーリング | （ＣＢ－１０：ＣＢ－１５：ＣＡ－７：内径φ２６のブレーカー） | ||
| 丸太スタンド |
 |
油圧ブレーカーキャップ | バックホーキャップ（Ｆタイプ） | |
 |
丸善：ＫＨ－１８０ | 古河ロックドリル：Ｆｘ３５．Ｆ３ | ||
| 手打ちハンドル | 同芯バンド | バックホーキャップ（Ｔタイプ） | バックホーキャップ（Ｎタイプ） | |
|
|
 |
東空：ＴＮＢ－３Ｍ ＴＮＢ－２Ｅ |
ニューマチック：ＧＨ－２．Ｅ－２０３ | |
| 杭抜き丸ジャッキ併用タイプ | アングルサンド |
■ くい丸専用パーツ使用方法、詳細のお問い合わせは、 下記にお願いします。 株式会社くい丸 ＴＥＬ ０７４３－８２－０６６６ |
||
|
|
 |
|||
ご注文、お見積り
（ｅメール：クリックすると送信フォームが開きます）
（ＦＡＸ用紙をプリントして記入後、送信ください）
ｅメール ＦＡＸ注文用ＦＡＸ用紙 見積用ＦＡＸ用紙
★ 価格は、予告なく変更になる場合があります。
くい丸の構造
【 頭 部 】
円盤状のプレートを全周熔接。ハンドブレーカー等を使用して
素早く大量に打込むことが出来ます。
・繰り返し使用可能
杭の強度を高める為に、プレートの全周を熔接加工。
耐久性に優れており、繰り返し使用することが出来ます。
・カエリができにくい
施工後に手を切ったりする危険のあるカエリができにくく、安全性と美観に優れています。
・サビに強い
頭部と尖端部は溶融亜鉛めっきと同等の防錆力を持つ
亜鉛９６％含有の常温亜鉛めっき仕上げ（グリーン購入豊適合品）
【 絞 り 】
壊れにくく曲がりにくい、強度と使い勝手が飛躍的に向上する魔法のカタチです。
・かさばらない
杭の本体部分からの頭部と尖端部のはみ出しが一切ありません。
くい丸同士を重ねた時に、互いが干渉せずより安全かつ省スペースで保管・輸送が可能です。
・優れた耐久性
絞り加工によって、杭打ち時に掛かる大きな負荷を一点に集中させず
杭全体に分散させることでより耐久性を高めています。
【 鋼 管 部 】
高品質の亜鉛めっき銅管を使用。
サビに強く、コストと性能のバランスに優れています。
・サビに強い亜鉛めっき銅管
高品質の亜鉛めっき銅管を使用。
施工後にサビやすい切断面や銅管の内側は密閉構造により守られています。

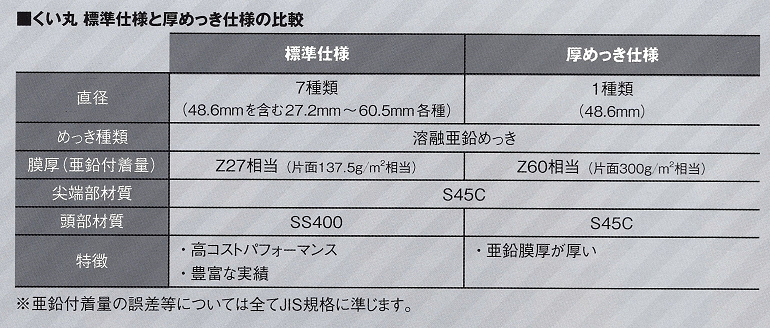

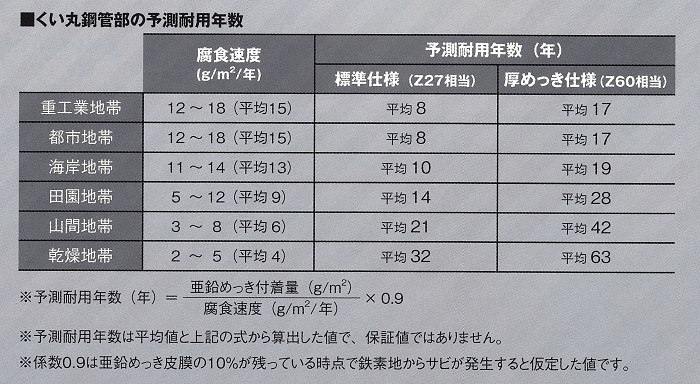

・標準仕様と厚めっき仕様
コストパフォーマンスに優れ、実績の豊富な標準仕様と
亜鉛めっき膜厚の厚い厚めっき仕様から選べます。（直径４８．６ｍｍのみ）
・選べる太さ７種類
ベストセラーの４８．６ｍｍを中心に７種類の太さがラインナップされています。
長さも１０ｃｍ単位で選べます。
【 尖 端 部 】
尖ったハガネ材を全周熔接。
足場管では施工の困難なアスファルトや石混じりの地盤にも施工可能。
・押込み・引抜き強度が強い
地盤を乱さずに地中に入り込み、足場管の２．５倍の押込み・引抜き強度を誇ります。
・難地盤に施工可能
尖ったハガネ材Ｓ４５Ｃを使用。
難地盤（石混じりの固い地盤や鉄道バラスト、アスファルトなど）にも施工可能です。
・作業性アップ
打込みやすく、優れた作業性を実現。
労務コストの削減に役立ちます。

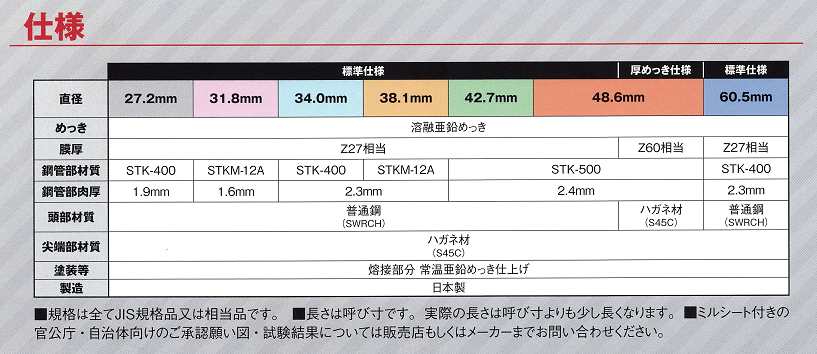

くい丸の仕様
【 仕 様 】
★規格は全てＪＩＳ規格品又は相当品です。
★長さは呼び寸です。実際の長さは呼び寸よりも少し長くなります。
★ミルシート付の宮内庁・自治体向けのご承認願い図・試験結果についてはお問い合わせください。

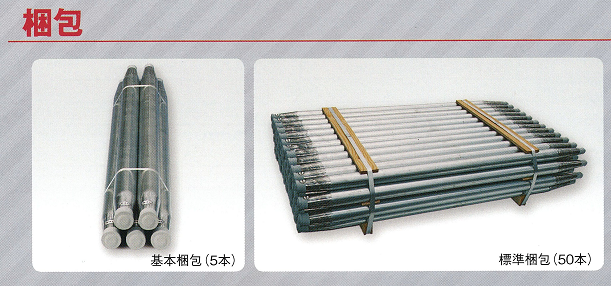

【 梱 包 】
★くい丸５本をテーピングで結束した基本梱包は、緩みにくく持ち運びに便利です。

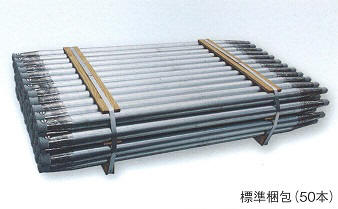

★基本梱包は１０束でフォークリフト対応の標準梱包（５０本）となります。
★くい丸は１本から出荷可能ですが、５本からは基本梱包の組み合わせで出荷いたします。
５０本以上は標準梱包の組み合わせとなります。
【 カ ス タ マ イ ズ 】
レール基準杭
くい丸頭部プレートにＭ６～Ｍ１２のボルト穴加工を施します。
東海道新幹線でレール基準杭として約７万本の採用実績があります。
ボルトを使用してレール基準杭以外の用途にも使用することが出来ます。
ボルトサイズは別途ご支持ください。
ステンレス
頭部・尖端部・鋼管部から溶接ワイヤーまで、すべてのステンレス（ＳＵＳ３０４）を
使用してくい丸をお作りすることも可能です。
頭部指定色塗装
くい丸の頭部にご指定の色を塗装します。
機材管理色を塗装したり、盗難防止や現場の魅力アップに役立ちます。
日本塗料工業会（日塗工）の色票番号にてご指定ください。
刻印
頭部付近にアルファベットをプレス刻印します。
会社名等を刻印することができます（最大７文字）
数字・ひらがな・カタカナ・漢字については別途お問い合わせください。
【 Ｎ Ｅ Ｔ Ｉ Ｓ 登 録 商 品 （事後評価実施済）】
くい丸は、国土交通省が運営する新技術情報システムＮＥＴＩＳに
事後評価実施済の技術として登録されています。
ＮＥＴＩＳ登録技術を用いることにより、公共工事における工事成績評定及び
総合評価落札方式の入札評価で加点対象となります。
ＮＥＴＩＳについての詳しい情報は、国土交通省のＷｅｂサイト等ご覧ください。
【標準仕様と厚めっき仕様】
厚めっき仕様のくい丸は、更に優れた防錆性能が期待できます。
くい丸の鋼管部の耐久性は、亜鉛めっきの膜厚が大きく影響すると考えらます。
特に、打込み・引抜きを繰り返し行う用途（リース資材として使用する場合や
年次イベントで使用する場合等）や、長期間にわたり使用する用途（太陽光発電所での
基礎やフェンスとして使用する場合等）でくい丸を使用する場合は
亜鉛膜厚の厚い「くい丸圧めっき仕様」を検討ください。
厚めっき仕様は直径４８．６ｍｍのくい丸でお選びいただける、亜鉛めっき膜厚の厚い仕様です。
標準仕様（亜鉛めっき銅板Ｚ２７相当）のくい丸でも鋼管部が密閉構造をしており
頭部が壊れにくいので、足場管と比べると高い防錆効果を持っていますが
亜鉛めっきの付着量の多い厚めっき仕様（亜鉛めっき銅板Ｚ６０相当）
を使用することで更に高い防錆効果が期待できます。
くい丸の耐久性は地質や周辺の環境の影響を受けるため
一概に耐用年数を設定することができません。
使用される方が、現場に応じて安全な期間をご設定ください。
長期間にわたりくい丸を施工する場合は施工後に搬送時・施工時についた傷を
常温亜鉛めっき等でタッチアップすることにより、サビの発生を遅らせることができます。
また、定期的なメンテナンスを行い、小さなサビの発生が確認された場合にはサビ周辺を含めて
やすり等でサビを落とし、タッチアップすることで傷から発生するサビを抑えることができます。
下表は、（社）日本溶融亜鉛鍍金協会によ日本の一般的な亜鉛の平均腐食速度から計算した
くい丸鋼管部の大気中での予測耐用年数です。あくまで平均値を元にした計算上の
予測値で、保証値ではないことにご注意ください。
| おもり （ｋｇｆ） |
高さ （ｍ） |
回数 （回） |
結果 | |
| 試験１ | ５ | ０．５ | １００ | 割れ無し |
| 試験１ | １５ | ０．５ | ２０ | 割れ無し |
| 試験２ | ５ | ０．５ | ９００ | 割れ無し |
くい丸について
| くい丸の特長 | くい丸の構造 | くい丸の仕様 | くい丸の耐久性 |
| くい丸よくある質問 | くい丸の性能試験 | くい丸施工例 | くい丸 太陽光発電 |
ご注文は、FAXまたは、Ｅメールでお願いします。
コストを抑えたストロング杭はこちら
