アルミクランプ管 オーバルスリーブ

アルミクランプ管ステンレスクランプ管とは、配管や配線を固定するためのクランプ管の素材に使用される

アルミニウム製およびステンレス製のクランプ管のことを指します。



一般的に、アルミクランプ管は、軽量で強度があり、耐食性もあるため、屋外で使用されることが多く

特に、建築物や屋外施設での電気配線や配管などで広く使用されています。

また、加工性が高く、様々な形状に加工することができるため

配管や配線の取り付け位置に合わせたカスタマイズも容易です。

一方、ステンレスクランプ管は、アルミクランプ管よりも耐食性や耐久性が高く

腐食や錆びに強いため、特に厳しい環境下で使用されることが多いです。

例えば、海水や化学薬品のある配管や配線、食品工場や医療機器で使用される部品などに広く使用されています。

また、アルミクランプ管と同様に、ステンレスクランプ管も加工性が高く、様々な形状に加工することができます。

アルミクランプ管とステンレスクランプ管は、素材や使用用途によって異なる特性を持っていますが

どちらも配管や配線などの固定に使用され、産業分野で重要な役割を果たしています。

ワイヤーロープの圧着管には、アルミスリーブとステンレススリーブがあります。

鉄ワイヤーには、アルミ管。ステンレスワイヤーには、ステンレススリーブまたはアルミスリーブが多く使われています。

適切な引張強度を確保するため、ワイヤー加工工場で圧着しますが、現場で加工する場合には

必ず、オーバルスリーブとアームスエージャーの組み合わせでご使用ください。

アルミクランプ管(ダブル管)

(極東技研工業)

(価格改定の可能性がありますので価格は参考価格となります)

アルミクランプ管

※現在台湾製となっております。

品名 サイズ
(適応ワイヤー)
長さ ケース入数 ケース価格/個 バラ価格/個
極東アルミクランプ管 6mm 24mm 1200 29円 31円
8mm 32mm 500 48円 52円
9mm 36mm 400 62円 67円
10mm 40mm 300 77円 83円
12mm 48mm 200 126円 136円
14mm 56mm 120 176円 189円
16mm 64mm 100 239円 258円
18mm 72mm 80 343円 370円
20mm 80mm 50 415円 447円
22mm 88mm 45 525円 566円
24mm 96mm 35 701円 755円
26mm 104mm 28 933円 1010円
28mm 112mm 20 1170円 1260円
30mm 120mm 18 1420円 1530円
32mm 128mm 17 1840円 1980円
アルミクランプ管寸法表
アルミクランプ管寸法表



アルミクランプ管(ダブル管)

(TAIYO)

アルミクランプ管SW-3~6は、ワイヤーロープの簡易カシメに、使用できます。

SW-8以上は、工場に専用のカシメ設備が無いと使用できません。

アルミクランプ管 品名 適応ワイヤー ケース入数 ケース価格/個 バラ価格 備考
SW-3A 3mm 9000 25円 27円 工場用、簡易カシメ用
SW-4A 4mm 5000 34 36円 工場用、簡易カシメ用
SW-5A 5mm 2500 36 39円 工場用、簡易カシメ用
SW-6A 6mm 1200 41 57円 工場用、簡易カシメ用
SW-8A 8mm 500 68 95円 工場用
SW-9A 9mm 400 91 127円 工場用
SW-10A 10mm 300 101 143円 工場用
SW-12A 12mm 200 155円 217円 工場用
SW-14A 14mm 120 222円 312円 工場用
SW-16A 16mm 100 296円 416円 工場用
SW-18 18mm 80 430円 603円 工場用
SW-20 20mm 50 545円 763円 工場用
SW-22 22mm 45 707 991円 工場用
SW-24 24mm 35 928 1310円 工場用
SW-26 26mm 28 1280円 1800円 工場用
SW-28 28mm 20 1600円 2240円 工場用
SW-30 30mm 18 1920円 2690円 工場用
SW-32 32mm 17 2280円 3200円 工場用
■ ペンチ、カナヅチで圧着(仮止めに使用)
SW-3~SW-6圧着強度の保証はありません。
★非常に少量の場合は、お受けできないことがあります。



アルミクランプ管

サイズ表

品名をクリックすると寸法図が見れます。

寸法図例:SW-10
寸法図例-1:SW-10

寸法図例 SW-10
品名 適応ワイヤー
矢印SW-3 3mm
矢印SW-4 4mm
矢印SW-5 5mm
矢印SW-6 6mm
矢印SW-8 8mm
矢印SW-9 9mm
矢印SW-10 10mm
矢印SW-12 12mm
矢印SW-14 14mm
矢印SW-16 16mm
矢印SW-18 18mm
矢印SW-20 20mm
矢印SW-22 22mm
矢印SW-24 24mm
矢印SW-26 26mm
矢印SW-28 28mm
矢印SW-30 30mm
矢印SW-32 32mm

アルミミニロック

アルミミニロック 品名 適応ワイヤー 入数 価格/個
アルミミニロックS 0.63~0.81mm 500 8円
アルミミニロックM 0.90~1.08mm 500 8円
アルミミニロックL 1.20~1.35mm 500 8円
アルミミニロックLL 1.5mm 500 8円
アルミミニロック サイズ
1.0mm 2.0mm 7mm
1.2mm 2.4mm 7mm
1.4mm 3.0mm 7mm
LL 1.6mm 3.3mm 7mm
バラ不可。

 ペンチ、カナヅチで圧着(仮止めに使用)

アルミスリーブ

スーパーロックダルマNO,4 品名 適応ワイヤー 入数(小袋) 小袋価格/個 バラ価格
TSロックダルマE 0.36~0.54mm 500 9.5円 11円
スーパーロックダルマNO,5 1.8mm 500 12円 13円
スーパーロックダルマNO,4 2.0mm 500 12円 13円
スーパーロックダルマ サイズ
TSロックダルマE 0.7mm 2.1mm 4.5mm
スーパーロックダルマNO,4 2.4mm 5.7mm 10mm
 ペンチ、カナヅチで圧着(仮止めに使用)
★ 小額商品で数量が非常に少ない場合は、バラ価格適応外になります。

オーバルスリーブ

(アルミスリーブ)

オーバルスリーブは、オーバルスリーブ専用圧着工具

アームスエージャーを使い、ワイヤーロープのカシメに使用します。

アームスエージャーとオーバルスリーブの組み合わせを必ずお守りください。

荷重に耐えられず自己の恐れがありますので、他社製圧着工具、または

スリーブは絶対に使用しないでください。

オーバルスリーブ 品名 適合ワイヤー径 ワイヤーロープ圧着工具
アームスエージャー
1袋(入数) 価格/1袋
オーバルスリーブ OS-1A 1.5mm HSC-23 HSC-350 HSC-600

HSC-600BB
30 760円
OS-1B 2mm 30 760円
OS-2A 2.5mm HSC-350 20 890円
OS-3A 3mm 20 1510円
OS-3B 3.5mm 20 1510円
OS-4A 4mm   20 2140円
OS-5A 5mm   20 2930円
オーバルスリーブ OS-12A OS-6A 6mm 油圧タイプ 20 3060円
OS-8A 8mm 20 3480円
OS-9A 9mm 20 4700円
S-10A 10mm 20 4700円
OS-12A 12mm 20 6280円
オーバルスリーブ寸法表

オーバルスリーブの仕様

(材質:アルミ)

OS-1A~OS-5A

使用するオーバルスリーブの仕様

オーバルスリーブの仕様OS-6A~OS-12A



ステンレスクランプ管

ステンレススリーブ

ステンレスクランプ管はこちらステンレススリーブはこちら

ライン

オーバルスリーブ専用圧着工具

アームスエージャー

オーバルスリーブ

手動で台付ワイヤーを簡単に製作できるオーバルスリーブ専用圧着工具

26,150

73,310

アームスエージャー
オーバルスリーブ用 材質:アルミ

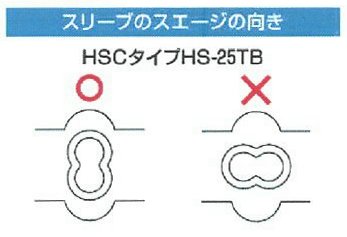

台付けワイヤー製作手順(圧着方法)
ワイヤー圧着手順
アームスエージャー
HSC-23 HSC-350 HSC-600
HSC-23 HSC-350 HSC-600
圧着 φ1.5~2.0mm 圧着 φ1.5~3.5mm 圧着 φ1.5~5.0mm
ワイヤー切断 2mmまで ワイヤー切断 3.5mmまで ワイヤー切断 5.0mmまで
全長 230mm 全長 430mm 全長 645mm
質量 0.36kg 質量(kg) 1.1kg 質量(kg) 2.7kg
価格 8,270 価格 9,790 価格 14,270
HSC-600BB HS-1000 HS-1000BB
HSC-600BB HS-1000 HS-1000BB
圧着 φ1.5~5.0mm 圧着 φ6~8mm 圧着 φ6~8mm
ワイヤー切断 5mmまで ワイヤー切断 不可 ワイヤー切断 不可
全長 540mm 全長 1010mm 全長 820mm
質量 5.2kg 質量 7.5kg 質量 10.9kg
価格 24,410 価格 26,150 価格 73,310

油圧式アームスエージャー

オーバルスリーブ用

(アルミ管用)

オーバルスリーブ

HS-12HB
アームスエージャー(手動油圧式)
HS-12HB

価格:
211,250
HS12-100V
アームスエージャー(電動油圧式)

HS12-100V

価格:294,300円
HS12-LI100
アームスエージャー(コードレス油圧式)
HS12-MH100

※バッテリーがニッケル水素からリチウムイオンに変更となりました
価格: 294,300
バッテリー満充電時の圧着回数
ワイヤー径 6mm 8mm 9mm 10mm 12mm
回数 約144回 約111回 約72回 約72回 約39回
★ 別売りダイスで2.5mm~5mmのオーバルスリーブを圧着
別売りダイス OS-2D OS-3D OS-4D OS-5D
オーバルスリーブ OS-2A/OS-2B OS-3A/OS-3B OS-4A OS-5A
★ OS-2D~OS-5Dのダイスは1回の圧着で2ヶ所同時圧着。
作業効率が良く、大量圧着に最適です。
OS-1A/OS-1B用のダイスはありません。
品番 仕様 ワイヤー 最大出力 電源 本体質量 セット質量
HS-12HB 手動油圧 6~12mm 12tonf
(117KN)
15.5kg 25.1kg
HS12-100V 電動油圧 11tonf
(108KN)
単相100V 50/60Hz
消費電力760W
9kg 19.5kg
HS12-MH100 コードレス油圧 10tonf
(98KN)
ニッケル水素電池
DC14.4V 3000mAh
9.5kg 16kg
安全上の注意 ■ アームスエージャー(ステンレススリーブ用)とアームステンレススリーブは、必ずセットで使用してください。
■ 他社製厚着工具、またはスリーブは絶対使用しないでください。荷重に耐えられず事故の恐れがあります。
■ 安全確保のため、ワイヤーロープは2本以上使用し、安全荷重を必ず守ってください。
■ 被覆ワイヤーは、被覆を取り去ってから圧着してください。被覆の上から圧着すると荷重に耐えられず抜けます。

■ ステンレスクランプ管、アルミクランプ管でのロック加工(ループ)を致します。

ワイヤー端末加工通販サイト

ループ加工ループ加工サイズ表

ワイヤーロープカッター

ワイヤーロープカッターは、こちらロープカッター
