穴あきPC板やトラス筋付きハーフPCa板での使用を前提とした専用設計のあと施工アンカーです。 専用ストッパー付きドリルを使用することで、母材の所定深さまで正確に穿孔でき、PC鋼線や鉄筋を傷つけるリスクを低減します。
イージーアイアンカー EZI-PC（穴あきPC板・ハーフPCa板用）
イージーアイアンカー EZI-PC（穴あきPC板・ハーフPCa板用）
穴あきPC板・トラス筋付きハーフPCa板専用。
プラゴミゼロで、施工完了が一目でわかる吊りボルトアンカー。

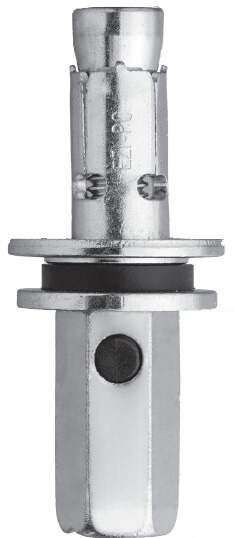

イージーアイアンカー EZI-PC は、穴あきPC板・トラス筋付きハーフPCa板用の吊りボルト専用あと施工アンカーです。 スチール製三価クロメート処理のコーンナット式おねじタイプで、インパクトドライバによる簡単施工が可能。 チェックリングとボルトチェッカーにより、施工者・管理者ともに施工完了を目視で確認できます。 施工時にプラスチックゴミが出ない「プラゴミゼロ」仕様で、現場の環境負荷低減にも貢献します。
用途
- 穴あきPC板・トラス筋付きハーフPCa板用の吊りボルト専用あと施工アンカー
- 中実部・中空部どちらにも施工可能
- インパクトドライバ14.4V、18Vで締付可能
- 2種類の機能で施工完了を目視で確認できる吊りボルト専用あと施工アンカー
- チェックリングのはみ出しによりアンカーの施工完了を目視で確認するため、標準施工トルクの設定を必要としない
- 吊りボルトをねじ込むと、高ナット側面の2箇所から突出するボルトチェッカーで適正なねじ込み長さを目視確認
- アンカー挿入が容易で電動工具で簡単施工
特徴

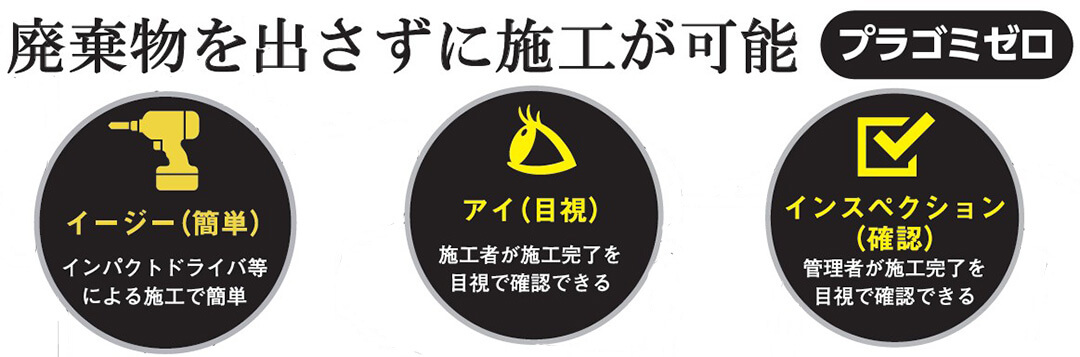

プラゴミゼロで現場をクリーンに
施工時に廃棄物が発生しないため、「プラゴミゼロ」で施工が可能です。 清掃の手間を軽減し、環境配慮型の現場運営に貢献します。

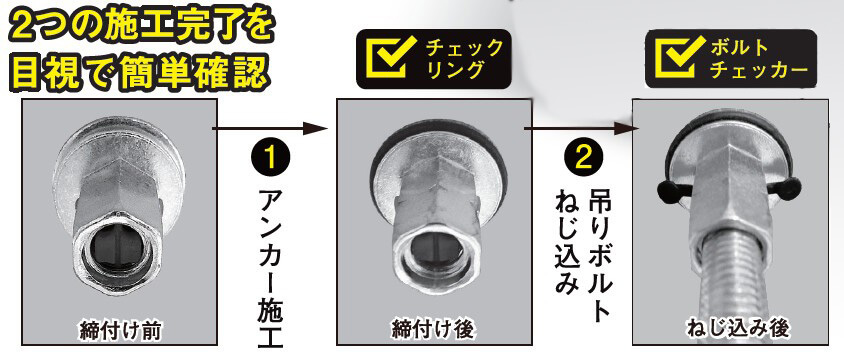

2つの目視確認機能
アンカー本体側面のチェックリングでアンカー締付け完了を確認し、 吊りボルトねじ込み後はボルトチェッカーが押し出されることでねじ込み完了を確認できます。 施工者・管理者ともに施工完了が一目でわかります。
スチール製三価クロメート処理
本体はスチール製三価クロメート処理で、設備工事で幅広く使用しやすい標準的な仕様です。 W3/8・W1/2 の2サイズをラインナップし、一般的な吊りボルト径に対応します。

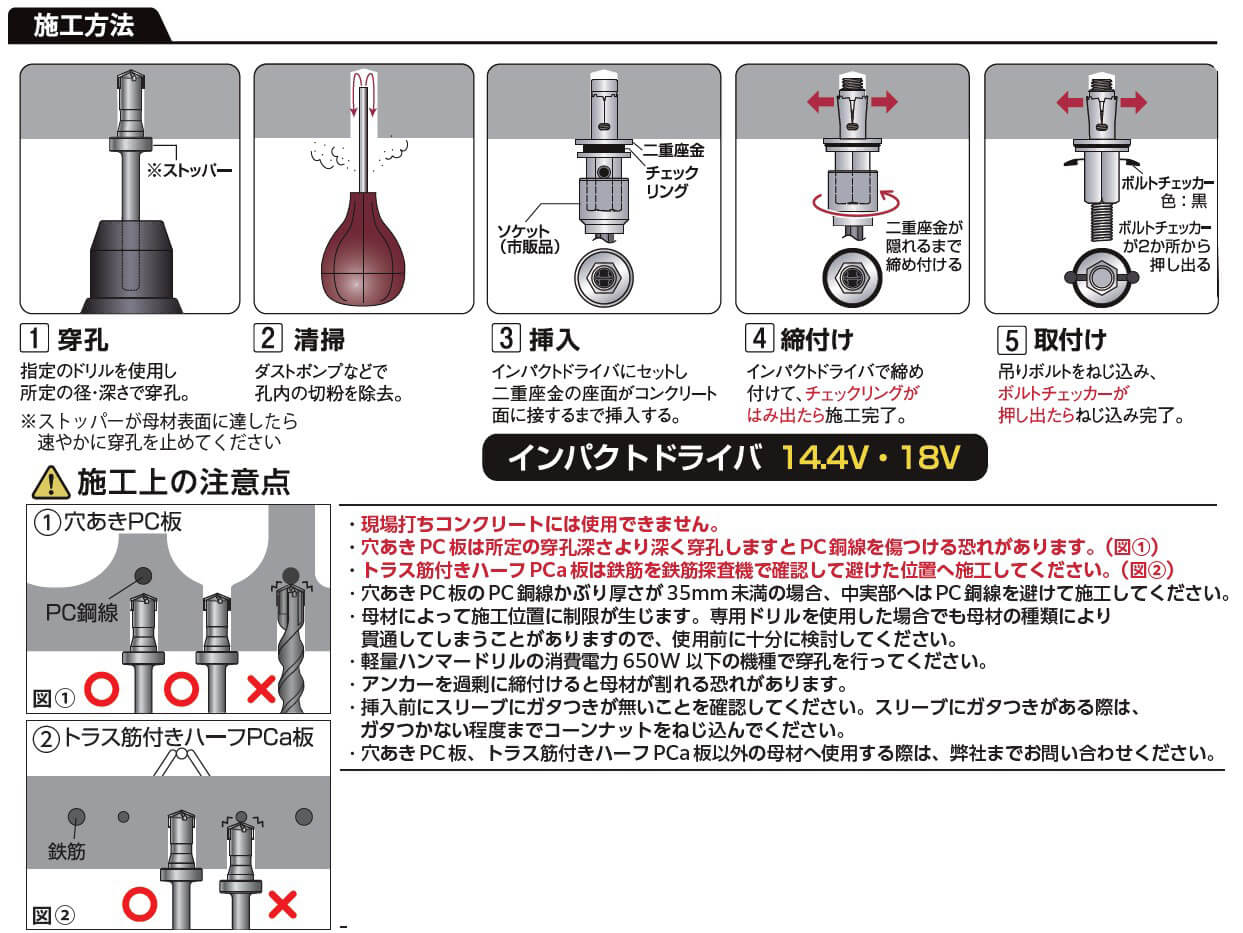

施工方法（概要）
- 穿孔：専用ストッパー付きドリル（イージーアイドリル）を使用し、所定の穴径・深さまで穿孔します。
- 清掃：ダストポンプなどで孔内の切粉を十分に除去します。
- 挿入：インパクトドライバにアンカーをセットし、座金がPC板の表面に密着するまで挿入します。
- 締付け：インパクトドライバで締付け、チェックリングがはみ出したらアンカー施工完了です。
- 吊りボルト取付：吊りボルトをねじ込み、ボルトチェッカーが押し出されたらねじ込み完了です。

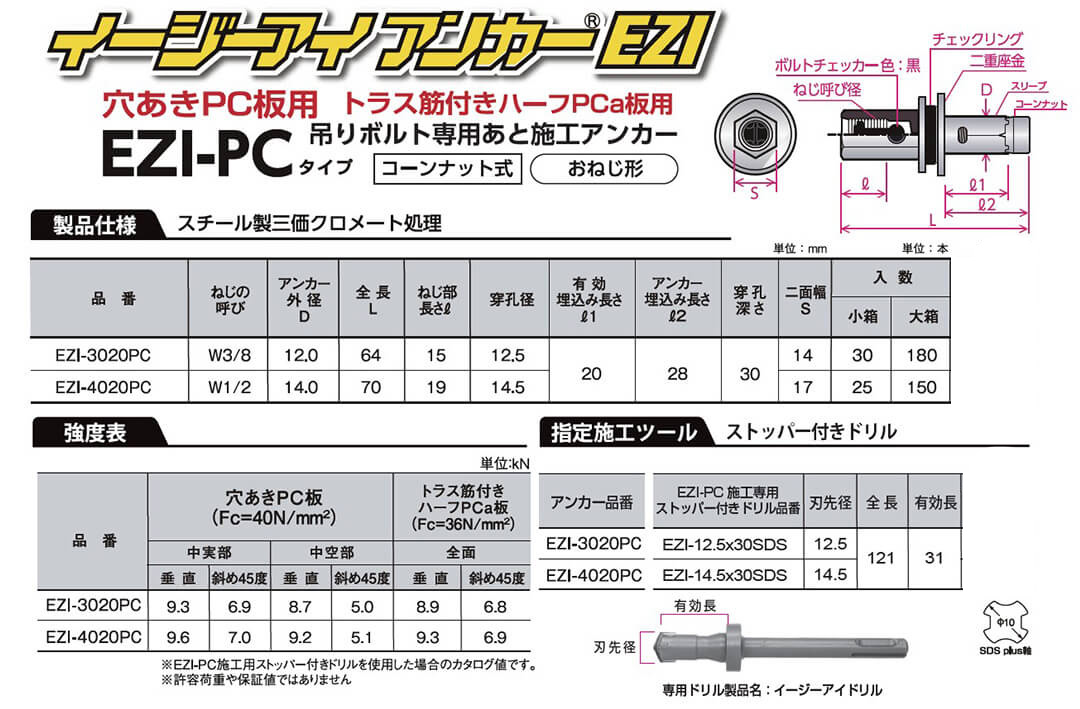

仕様・価格表（イージーアイアンカー EZI-PC）
| 品番 | ねじの呼び | 小箱入数 | 大箱入数 | 小箱価格 (本/円※税抜き) |
大箱価格 （本/円※税抜き） |
|---|---|---|---|---|---|
| EZI-3020PC | W3/8 | 30 | 180 | 164円 | 157円 |
| EZI-4020PC | W1/2 | 25 | 150 | 356円 | 341円 |
