小泉製麻株式会社

バロン透水シート

地球と人に
優しい暮らしを提案します

高い透水性と優れたフィルター効果で、浸透した雨水を素早く排出
目の細かいシートで、土壌の流出を防止

地球と人に
優しい暮らしを提案します

高い透水性と優れたフィルター効果で、浸透した雨水を素早く排出
目の細かいシートで、土壌の流出を防止。

透水性インターロッキング、浸透管、雨水貯留浸透設備などにご利用いただけます。透水性が高く、フィルター機能に優れています。シートの目が細かく、土壌の流出を防ぎます。高い柔軟性と強力を有します。
商品名	バロン透水シート
用途	透水性インターロッキング(ILB)、浸透管、雨水貯留施設など
材質	ポリエステル
特徴	・特殊な構成により高い透水性と柔軟性、フィルター機能あり・排水機能と土壌流出抑制効果・軽量かつ丈夫で抜群の施工性

短繊維と長繊維の違い

短繊維不織布とは連続しない繊維により構成される不織布で、長繊維不織布とは連続する繊維の集まりにより構成される不織布です。
そのため同じ質量であっても、長繊維不織布の方が引張強度は高くなります。

規格・価格

環境配慮型商品のご提案
建設業界全体でも環境負荷の小さい資材を優先的に選ぶグリーン調達を推進すべく、
環境に配慮した土木製品の普及がすすめられています。
バロン透水シートシリーズでは、通常ラインナップのほかにエコマーク認定タイプも
ご用意しております。エコマーク認定タイプをご希望の方は、必ず事前にお問い合わせください。

★対象品番：PK100ホワイト、PK-150、PK-200、PK-550
ご指定の無い場合、通常タイプでの納品となります。

■規格　多くの規格を取り揃えております
※引張強度は(N/5cm)の数値をもとに算出しています。
N/5cmの数値に20を掛けて1000で割るとKN/mの数値になります。 (例)PK-100ホワイトの場合：150(N/5cm)×20÷1000＝3KN/ｍ

短繊維不織布
品番	PK-100 ホワイト	PK-150	PK-200	PK-550
厚さ(mm)	0.6	1.5	2.0	4.2
質量(g/㎡)	100	150	200	550
引張強度 (N/5cm)	タテ：150 ヨコ：150	タテ：250 ヨコ：250	タテ：300 ヨコ：300	タテ：1050 ヨコ：1050
引張強度※1 (KN/m)	タテ：3.0 ヨコ：3.0	タテ：5.0 ヨコ：5.0	タテ：6.0 ヨコ：6.0	タテ：21.0 ヨコ：21.0
伸度 (%)	タテ：40 ヨコ：50	タテ：70 ヨコ：70	タテ：80 ヨコ：80	タテ：80 ヨコ：80
透水係数 (cm/sec)	1.0×10⁻¹以上	1.0×10⁻¹以上	1.0×10⁻¹以上	1.0×10⁻¹以上
幅(cm)×長さ(m)	100×100 150×100 200×100	100×50 200×50	200×15 100×25 200×25 100×50 200×50	100×50 200×50
商品画像

長繊維不織布
品番	PKL-95	PK-100 ブラック	PKL-110	PKL-200	PKL-300	PKL-400
厚さ(mm)	1.0	0.5	1.0	2.0	3.0	4.0
質量(g/㎡)	95	100	110	200	300	400
引張強度 (N/5cm)	タテ：250 ヨコ：250	タテ：290 ヨコ：150	タテ：300 ヨコ：300	タテ：450 ヨコ：450	タテ：800 ヨコ：800	タテ：1000 ヨコ：1000
引張強度※1 (KN/m)	タテ：5.0 ヨコ：5.0	タテ：5.8 ヨコ：3.0	タテ：6.0 ヨコ：6.0	タテ：9.0 ヨコ：9.0	タテ：16.0 ヨコ：16.0	タテ：20.0 ヨコ：20.0
伸度 (%)	タテ：50 ヨコ：50	タテ：30 ヨコ：30	タテ：50 ヨコ：60	タテ：50 ヨコ：50	タテ：50 ヨコ：60	タテ：60 ヨコ：60
透水係数 (cm/sec)	1.0×10⁻¹以上	1.0×10⁻¹以上	1.0×10⁻¹以上	1.0×10⁻¹以上	1.0×10⁻¹以上	1.0×10⁻¹以上
幅(cm)×長さ(m)	100× 50 100×100 100× 50	100×50 200×50	100× 50 100×100 200× 50	200×50	200×50	200×50
商品画像

長繊維不織布
品番	PKL-95	PK-100 ブラック	PKL-110
厚さ(mm)	1.0	0.5	1.0
質量(g/㎡)	95	100	110
引張強度 (N/5cm)	タテ：250 ヨコ：250	タテ：290 ヨコ：150	タテ：300 ヨコ：300
引張強度※1 (KN/m)	タテ：5.0 ヨコ：5.0	タテ：5.8 ヨコ：3.0	タテ：6.0 ヨコ：6.0
伸度 (%)	タテ：50 ヨコ：50	タテ：30 ヨコ：30	タテ：50 ヨコ：60
透水係数 (cm/sec)	1.0×10⁻¹以上	1.0×10⁻¹以上	1.0×10⁻¹以上
幅(cm)×長さ(m)	100×50 100×100 100×50	100×50 200×50	100×50 100×100 200×50
商品画像

長繊維不織布
品番	PKL-200	PKL-300	PKL-400
厚さ(mm)	2.0	3.0	4.0
質量(g/㎡)	200	300	400
引張強度 (N/5cm)	タテ：450 ヨコ：450	タテ：800 ヨコ：800	タテ：1000 ヨコ：1000
引張強度※1 (KN/m)	タテ：9.0 ヨコ：9.0	タテ：16.0 ヨコ：16.0	タテ：20.0 ヨコ：20.0
伸度 (%)	タテ：50 ヨコ：50	タテ：50 ヨコ：60	タテ：60 ヨコ：60
透水係数 (cm/sec)	1.0×10⁻¹以上	1.0×10⁻¹以上	1.0×10⁻¹以上
幅(cm)×長さ(m)	200×50	200×50	200×50
商品画像

バロン透水シート

■価格

	品名	規格	価格 (円/巻.税抜き)
短繊維不織布	PK-100ホワイト	1ｍ×100ｍ	12740円
		1.5ｍ×100ｍ	19110円
		2ｍ×100ｍ	25480円
	PK-150	1m×50m	10530円
	PK-150	2m×50	21060円
	PK-200	2ｍ×15ｍ	9750円
		1ｍ×25ｍ	7380円
		2ｍ×25ｍ	14760円
		1ｍ×50ｍ	12680円
		2ｍ×50ｍ	25350円
	PK-550	1m×50m	21780円
	PK-550	2m×50m	43550円

長繊維不織布	PKL-95	1m×50m	7800円
	PKL-95	2ｍ×50ｍ	14040円
	PK-100ブラック	1ｍ×50ｍ	7410円
	PK-100ブラック	2ｍ×50ｍ	14820円
	PKL-110	1ｍ×50ｍ	13390円
	PKL-110	2ｍ×50ｍ	25350円
	PKL-200	2ｍ×50ｍ	29510円
	PKL-300	2ｍ×50m	36400円
	PKL-400	2m×50m	40820円

バロン透水シート

■施工事例
透水性インターロッキング(ILB)、

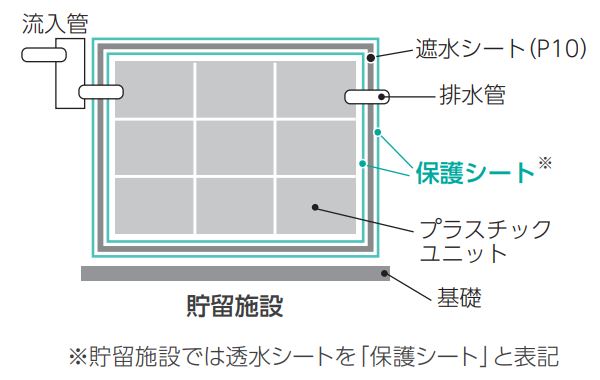

浸透管、雨水貯留浸透施設などに

01 透水性インターロッキング(ILB)フィルター層代替

対応商品・PK-100ホワイト・PK-100ブラック・PKL-110 　(砕石下のフィルター層に砂の代わりとして使用可能）
