超合金 タイガーシャックル
JIS規格を上回る超強度・超小型・超軽量
超強度
JIS規格を上回る超強度（安全率6倍）
超小型
従来の半分以下の超小型！超軽量！
納入実績
アメリカ合衆国空軍 沖縄嘉手納基地へ納入
タイガーシャックル導入実績
三井造船、カナフレックス、ＪＲ西日本、ジャパンパイル、上組、Ｊパワー
タイガーシャックルは、北陸新幹線工事で使用されました。
タイガーシャックルは、機械構造用炭素鋼Ｓ45Ｃを本体に使用した高品質の製品です。
クロムモリブデン鋼は非常に優れた強度重量比を有しており、標準の機械構造用炭素鋼と比較してかなりの強度と硬度を有しています。
用途
4ＷＤ，ＲＵＶ等の牽引、貨物台付け他

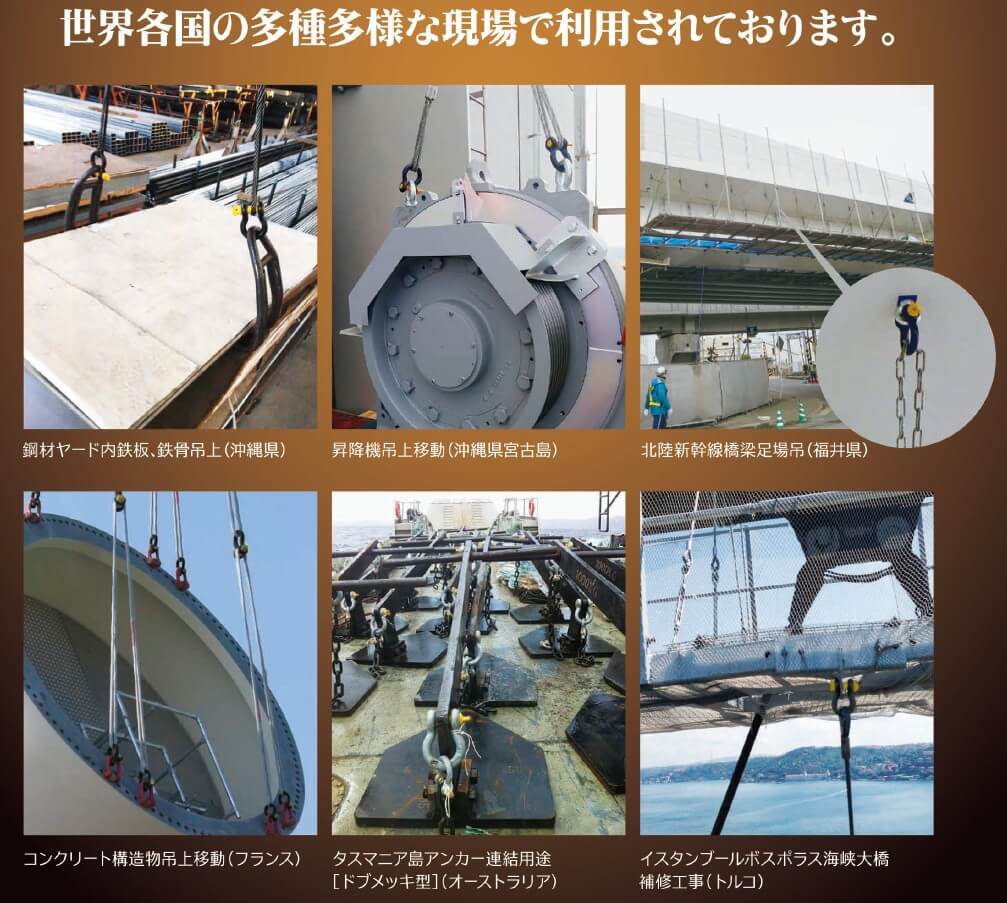

使用例
北陸新幹線橋梁足場吊り、沖縄県パイプライン吊上げ、ケーソン工事現場
主な作業例
重機吊上げ作業、型枠引き用、鉄塔アンテナ固定支持、鉄骨ヒズミ直し、鉄骨運搬移動等

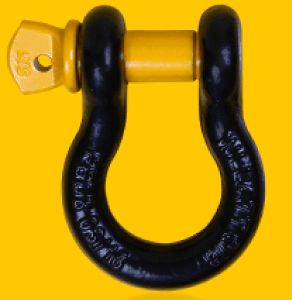

タイガーシャックル
（ねじ込みタイプ）
|

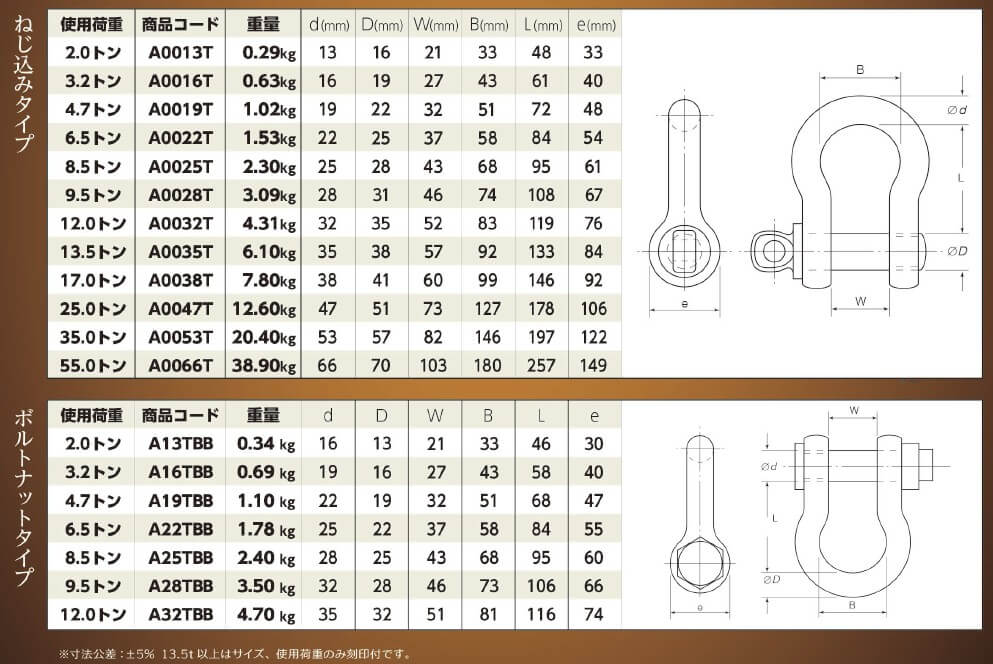

タイガーシャックル（超合金） 本体：S45C |
||
| サイズ（Ｗネジ） | 使用荷重（ｔ） | 価格（円） |
| 13ｍｍ | 2.0 | 1690円 |
| 16ｍｍ | 3.2 | 2630円 |
| 19ｍｍ | 4.7 | 3250円 |
| 22ｍｍ | 6.5 | 4750円 |
| 25ｍｍ | 8.5 | 6880円 |
| 28ｍｍ | 9.5 | 9380円 |
| 32ｍｍ | 12.0 | 12500円 |
| 35ｍｍ | 13.5 | 16250円 |
| 38ｍｍ | 17.0 | 19380円 |
| 47ｍｍ | 25.0 | 31250円 |
| 53ｍｍ | 35.0 | 50000円 |
| 66ｍｍ | 55.0 | 108750円 |

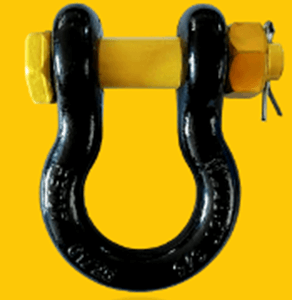

タイガーシャックル
(ボルト、ナット型）
|
タイガーシャックル（超合金） 本体：S45C |
||
| サイズ（Ｗネジ） | 使用荷重（ｔ） | 価格（円） |
| 13ｍｍ | 2.0 | 1750円 |
| 16ｍｍ | 3.2 | 3000円 |
| 19ｍｍ | 4.7 | 3750円 |
| 22ｍｍ | 6.5 | 5380円 |
| 25ｍｍ | 8.5 | 7250円 |
| 28ｍｍ | 9.5 | 10000円 |
| 32ｍｍ | 12.0 | 13750円 |
タイガーシャックルは、ＢＣシャックルと比較して68.5%の超軽量化！
タイガーシャックルは、国内外で活躍中！
データで見るタイガーシャックル
タイガーシャックルＱ&Ａ
タイガーシャックル刻印内容
タイガーシャックル北陸新幹線使用事例
