くさびナット  ゆるみ止めナット

クサビナットは、強力なロック機能と低コストを実現した待望のゆるみ止めナットてす。

待望のゆるみ止めナット、くさびナット登場!

くさびナット

従来、ゆるみ止めナットは、相対的に価格が高いのが難点でしたが

品質が良く信頼でき、低コストのゆるみ止めナット、クサビナットを紹介します。

くさびナットについて

クサビナットとは? 非対称ねじ山を利用した強力なゆるみ止めナットです。
高保持力、高効率、高耐力、高信頼性を低コストで実現した画期的なロックナットです。
強力なロック効果 傾斜面(クサビ面)を備えた特殊な谷底形状がクサビ効果を生みボルトをガッチリロックします。
ナットの座面までは、手で挿入できるため高い作業性をお約束します。
高い耐力と信頼性 非対称ネジが持つ応力の均等分散効果とシンプルな構造により高い耐力を発揮。
熱処理なしでもグレード8並の強度を持つ非常に信頼性の高いナットです。
リーズナブルな価格 構造、製法ともにシンプルそのもの。お求めやすい低価格を実現。
今、ご使用されているロックナットによっては30〜50%のコストダウンが提案できます。

くさびナットの特長

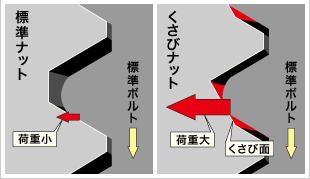

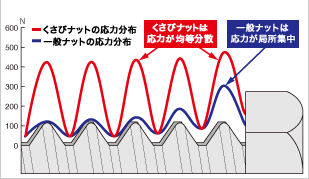

均一な応力分布 ロック効果の原理
均一な応力分布 ロック効果の原理

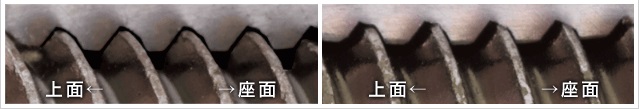

ボルトの嵌合状態
ボルトの嵌合状態
ゆるみ止め効果
NAS3350振動弛試験結果
基準寸法表
ナットタイプ 締め付けトルク(M12xP1.75) 材質 サイズ 平径
(S)
フランジ径
(φdc)
高さ
(m)
クサビナットサイズ
40N.m 50N.m 鉄3MC M4 7 φ10.5 4.2
くさびナット 弛まず 弛まず M5 8 φ12 5
M6 10 φ14 6
ロックナットA 4分40秒で緩む 6分20秒で弛む M8 13 φ17.9 8
M10 17 φ22 10.5
ロックナットB 1分10秒で緩む 1分20秒で緩む M12 19 φ25 13
ステン M4 7 φ10.5 4.2
皿バネ付ナット 50秒で緩む 1分で緩む M5 8 φ12 5
M6 10 φ14 6
六角ナット 50秒で緩む 59秒で緩む M8 12 φ17.5 8
M10 14 φ21 10
鳥取産業技術センター
★試験時間は、最長17分間で打ち切り
材質:SWCH10R/SUS304相当
メッキ:3価クロメート

くさびナット(鉄) 3価クロメート

■価格は、大箱購入、小箱購入、バラ購入の場合の1本当りの価格です。

サイズ 大箱入数 小箱入数 大箱/本 小箱/本 バラ
M4 16000 2000 3.9円  5.2円 10円
M5 12000 1500 5.2円  6.5円 11円
M6 6400 800 6.5円  7.8円 12円
M8 3200 400 9.1円 11.7円 19円
M10 1600 200  13円 15.6円 24円
M12 1040 130  17円   21円 32円

★ 非常に少量の場合は、バラ価格対応外(一口価格)になることがあります。

ステンレスくさびナット(SUS304相当)

■価格は、大箱購入、小箱購入、バラ購入の場合の1本当りの価格です。

サイズ 大箱入数 小箱入数 大箱/本 小箱/本 バラ
M4 16000 2000 6.5円  8.2円 15円
M5 12000 1500 7.6円  9.5円 17円
M6 6400 800 10.2円 12.8円 23円
M8 3200 400 16.7円   21円 36円
M10 2000 250   28円   35円 54円
M12 1200 150   48円   60円 106円

★ 非常に少量の場合は、バラ価格対応外(一口価格)になることがあります。

緩み止め関連商品

Uナット ハードロックナット くさびナット スカートナット ノルトロックW
Uナット ハードロックナット くさびナット スカートナット ノルトロックワッシャー

六角ナットの材質(30種類)と用途はこちら六角ナットの材質(30種類)と用途はこちら

ライン

価格は、予告なく変更になる場合が有ります。

当社は事業所対象の取引を行っているため、表示価格は全て税抜き価格となっています。
